Cara mengetahui kode kerusakan , memperbaiki dan reset kode kerusakan DTC dengan scanner HiDS Diagnostic Tools

Kemajuan teknologi tentu akan mempermudah suatu pekerjaan, contohnya penggunaan scanner HiDS Diagnostic tools sepeda motor. scanner HiDS Diagnostic tools ini hanya digunakan untuk sepeda motor honda, walaupun ada brand lain bahkan ada juga yang universal, akan tetapi di bengkel AHASS penggunaan scanner HiDS Diagnostic tools jenis ini yang resmi digunakan.

Tampilan dari scanner HiDS Diagnostic Tools

Penggunaan scanner untuk sepeda berfungsi untuk mengetahui parameter yang dibaca oleh ECU/ECM berupa data dari input (sensor) dan output (aktuator) akan ditampilkan pada layar scanner. Dengan konversi tegangan sinyal menjadi angka yang mudah kita pahami.

Skema pembacaan data oleh scanner HiDS Diagnostic tools

Bagian dari scanner HiDS Diagnostic tools terdiri dari

• Casing
• Panel lampu indikator (gear/StS, DTC, BAS/SS, PUMP, HEALTH, COMM)
• Tombol (UP, DOWN, ENTER)
• Layar
• Kabel konektor untuk disambungkan dengan DLC

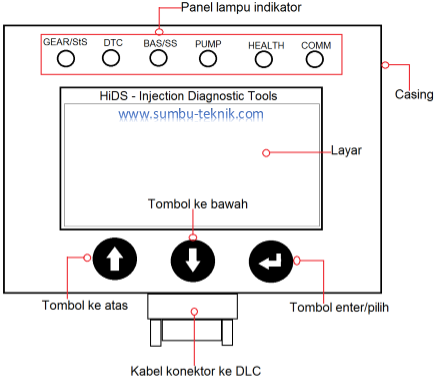

Bagian scanner HiDS Diagnostic tools

Bagaimana contoh kerusakan yang dibaca oleh scanner HiDS Diagnostic tools

Pada artikel sebelumnya pembacaan kerusakan melalui kode kerusakan dengan kedipan yang dapat terlihat pada panel odometer. Untuk mengetahui keruskan apa yang terjadi mengunakan scanner HiDS Diagnostic tools adalah sebagai berikut

• hubungkan soket kabel scanner HiDS Diagnostic tools dengan DLC pada sepeda motor honda.
• ON kan kunci kontak.
• Tunggu beberapa saat sampai scanner HiDS Diagnostic tools nyala
• Pilih data sepeda motor tekan ENTER

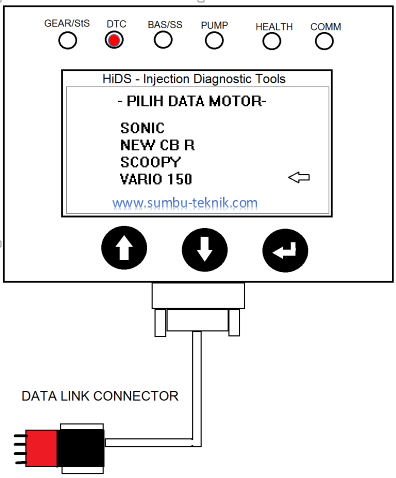

• Setelah memilih type sepeda motornya maka akan ada tulisan pada layar scanner HiDS Diagnostic tools seperti berikut




Pada kondisi ini lampu indikator DTC akan berkedip warna merah, tandanya scanner HiDS Diagnostic tools membaca ada kerusakan pada sistem injeksi.

• Kemudian pilih LIHAT MIL TERJADI , fungsinya adalah untuk mengetahui bagian mana yang rusak atau tidak berfungsi dengan memunculkan teks kode kerusakan dan komponen yang rusak, misal 07*EOT
• Setelah mengetahui kerusakan kita jangan dulu melakukan reset, tetapi lakukan perbaikan terlebih dahulu komponen yang tidak berfungsi, caranya dengan OFF kan kunci kontak lalu perbaiki

Setelah melakukan perbaikan pada komponen yang tidak berfungsi/rusak, maka langkah selanjutnya adalah melakukan reset dengan cara:

• hubungkan soket kabel scanner HiDS Diagnostic tools dengan DLC pada sepeda motor honda.
• ON kan kunci kontak.
• Tunggu beberapa saat sampai scanner HiDS Diagnostic tools nyala
• Pilih data sepeda motor
• Pilih RESET KODE DTC, setelah itu akan muncul pada layar seperti berikut

• Untuk memilih hapus pastikan Y , apabila T (tidak) maka tekan tombol ATAS atau tombol BAWAH lalu sampai huruf Y lalu tekan ENTER
• Setelah di reset maka muncul tampilan parameter seperti berikut dan lampu indikator DTC sudah tidak berkedip merah. Apabila kondisi demikian maka reset kode kerusakan DTC telah berhasil dilakukan

Seandainya setelah reset lampu indikator kode DTC masih berkedip merah, maka perbaikan pada komponen yang rusak tidak berhasil dilakukan. Maka kita harus cek kembali komponen yang rusak, maka cek komponen tersebut dengan teliti.
