Begini cara kerja sensor oksigen (O2 Sensor) pada Kendaraan sistem injeksi
Sensor oksigen terletak pada exhaust manifold atau pada sistem gas buang kendaraan.
Posisi sensor oksigen pada sepeda motor
Sensor oksigen ini bekerja
berdasarkan perbedaan tekanan oksigen atmosfer dengan tekanan oksigen pada gas
buang. Di permukaan laut udara di atmosfer mengandung massa oksigen 21% dan ini
memberikan tekanan 0,2 bar. Sedangkan tekanan pada gas buang bervariasi antara
nol (campuran kaya) sampai 0,01 bar.

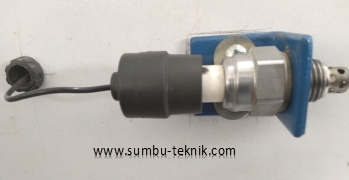

Bentuk sensor oksigen
Pada dasarnya cara elemen sensor oksigen ini sama seperti sel
baterai, pada bagian luar ada platina (platinum) sebagai katalis penghubung yang
membungkus keramik zirconia, dimana zirconia berfungsi sebagai elektrodanya.
skema cara kerja oksigen sensor pada kendaraan
Ketika oksigen kontak dengan
platina pada gas buang, maka terjadi penguatan ion oksigen melalui elektroda
zirconia sehingga menghasilkan arus listrik.Tegangan sensor ini yang menjadi
data ke ECU kandungan oksigen pada gas buang.
Semakin besar perbedaan kadar
oksigen pada udara atmosfer dengan gas buang maka semakin besar juga tegangan
yang dihasilkan oleh sensor oksigen.
Perubahan tegangan tersebut
menjadi acuan ECU untuk mempertahankan kondisi yang ideal (lambda=1) dengan
mengatur jumlah bahan bakar yang masuk ke dalam ruang bakar .
