Mengganti oil seal shock breaker depan yang sudah bocor

 By: sumbu-teknik

Source: photo by Hong SON from pexels

https://www.pexels.com/photo/motorcycle-shock-absorber-on-wheel-with-metal-details-and-nuts-4215008/

Kenyamanan dalam berkendara merupakan hal yang penting. Bagian kenyaman akan berdampak besar terhadap stabilitas dan kondisi pengendara. Salah satu komponen yang berfungsi untuk meningkatkan kenyamanan berkendara adalah suspensi, dimana fungsi utama suspensi adalah mengurangi goncangan oksilasi kendaraan sehingga goncangan tersebut tidak berisiko terhadap pengendara.

Salah satu masalah yang dihadapi adalah kebocoran oli shock breaker, kebocoran ini biasa disebabkan oleh seal shock breaker yang sudah tidak baik, sehingga oli pada tabung shock breaker keluar. Cirinya bisa dilihat pada bagian luar shock breaker yang basah.

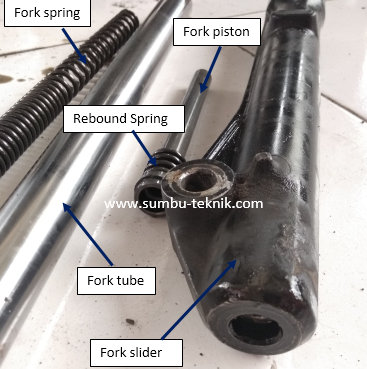

Komponen shock breaker hidrolik adalah fork tube , forks slider, rebound spring, fork spring, dust seal, stopper ring, oil seal dan spring seal

1. Pada sisi ban akan tidak rata, sehingga mengganggu stabilitas berkendaraAkibat dari kerusakan oli seal shock breaker adalah
2. Fork tube akan tergores, karena oli dalam shock breaker berkurang bahkan habis maka gesekan fork tube tidak terlumasi
3. Sistem pengereman terganggu, ini terjadi apabila oli shock breaker yang keluar mengenai bagian rem misal mengenai bagian disc sehingga mengurangi daya pengereman
4. Debu yang menempel karena oli yang keluar dapat merusak cat shock breaker.

Cara mengganti oli seal shock breaker

A. Alat dan bahan

1. Kunci sok  17 mm
2. Kunci ring 14 mm
3. Kunci sok 14 mm
4. Kunci T 8 mm
5. Kunci L 5
6. Oil seal remover
7. Obeng kembang
8. Obeng min tipis
9. Obeng mn tebal
10. Baki /wadah nampan
11. Ragum
12. Karet ban dalam bekas
13. Jackstand

B. Langkah pembongkaran

1. Siapkan alat dan bahan
2. Kendurkan dua baut pengunci fork tube dengan kunci sok 14
3. Lepaskan roda dengan kunci sok 17 dan ring 14
4. Lepaskan dua baut pengunci fork tube dengan kunci sok 14
5. Jepit fork tube (dengan alas karet ban dalam) pada ragum
6. Lepaskan ring stopper pada bagian atas fork tube
7. Keluarkan fork spring dan oli shock breaker pada wadah
8. Lepaskan baut fork piston dengan kunci L 5
9. Lepaskan fork tube
10. Jepit forks slider di ragum (jangan lupa menggunakan karet)
11. Lepaskan dust seal (karet pelindung debu)
12. Lepaskan spi pengunci oli seal shock breaker
13. Lepaskan/congkel oli seal shock breaker dengan menggunakan SST oil seal remover
14. Bersihkan semua komponen dengan cairan pembersih

C. Langkah pemasangan

1. Pasang oli seal shock breaker dengan yang baru
2. Pasang spi pengunci oli seal shock breaker
3. Pasang dust seal (karet pelindung debu)
4. Pasang fork tube
5. Pasang baut fork piston dengan kunci L 5
6. Masukan oli shock breaker sesuai takaran (lihat di manual book)
7. Masukan forks spring ke dalam fork tube
8. Jepit fork tube (dengan alas karet ban dalam) pada ragum
9. Pasang ring stopper pada bagian atas fork tube
10. Pasang  dua baut pengunci fork tube dengan kunci sok 14
11. Pasang roda dengan kunci sok 17 dan ring 14
12. Kencangkan baut pengunci fork tube dan baut as roda

D. Petunjuk kerja

1. Posisi fork spring yang renggan berada diatas

E. Keselamatan kerja

1. Gunakan sepatu kerja
2. Gunakan maujun/kain lap bersih
3. Pel lantai setelah selesai pembongkaran
4. Bersihkan dan rapihkan alat setelah selesai digunakan

Demikian artikel tentang mengganti oil seal shock breaker yang rusak, semoga bermanfaat
